Ligação LDR e Circuito com transistor

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Ligação LDR e Circuito com transistor

Mensagem por Guto Guedes em Qua Jul 03, 2013 5:24 pm

Olá pessoal.
Meu nome é Guto, e venho pedir a ajuda de vocês que conhecem de eletrônica. Estou com um projeto, e muito frustrado por não saber dar andamento por falta de conhecimento, por isso preciso da ajuda de vocês.
1º -  Tenho uma pista de Autorama Hibrida, uma parte Emerson Fittipaldi, e outra Carrera...pois bem...inventei de colocar um programa para contar volts e reabastecer..dai foi que eu me lasquei todo...ele se chama Pc Lap Counter..tenho a versão DEMO...e le usa os LDR para fazer a detecção dos carros...

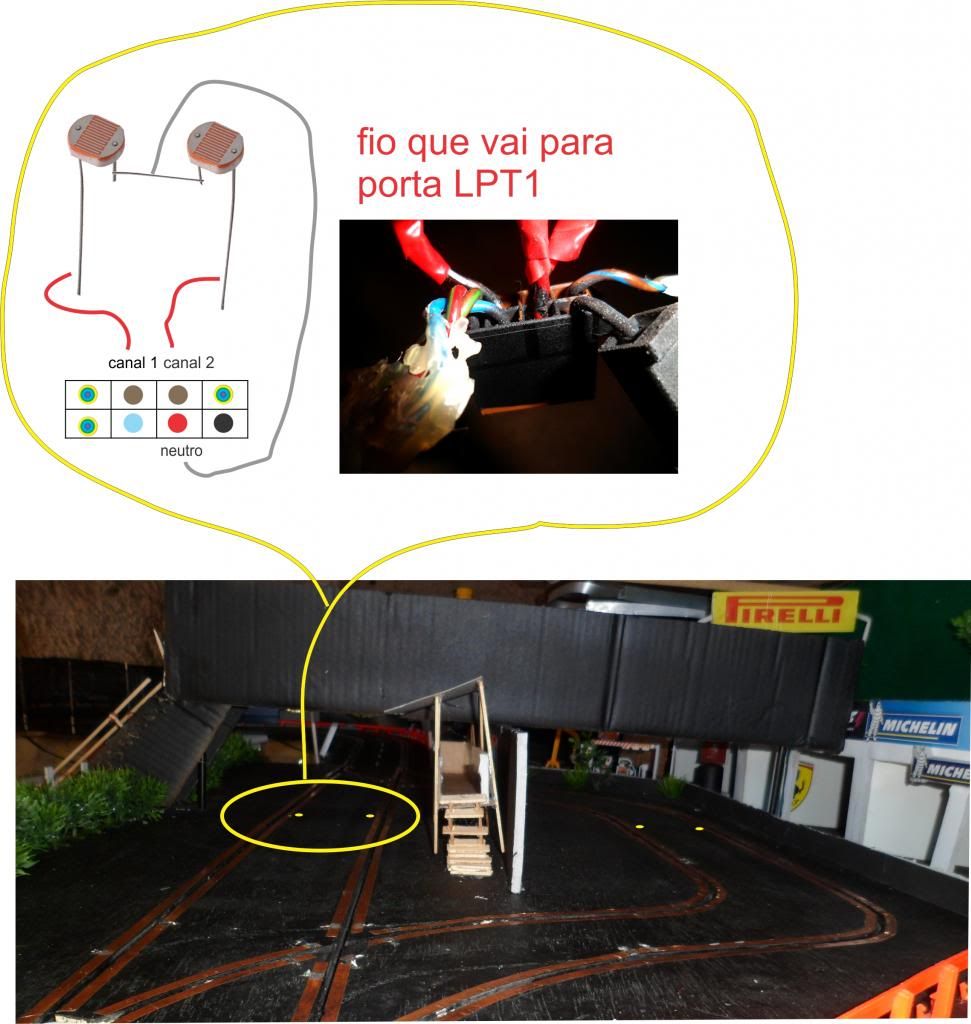

Eu fiz um esboço para vocês entenderem melhor...vejam que eu fiz com uma pista comum 2 slots, e deu certo, aí inventei de fazer um desvio para o Box...aí acabei de me lascar...não sei como colocar 2 pares de ldr funcionando juntos,,,vejam no desenho...

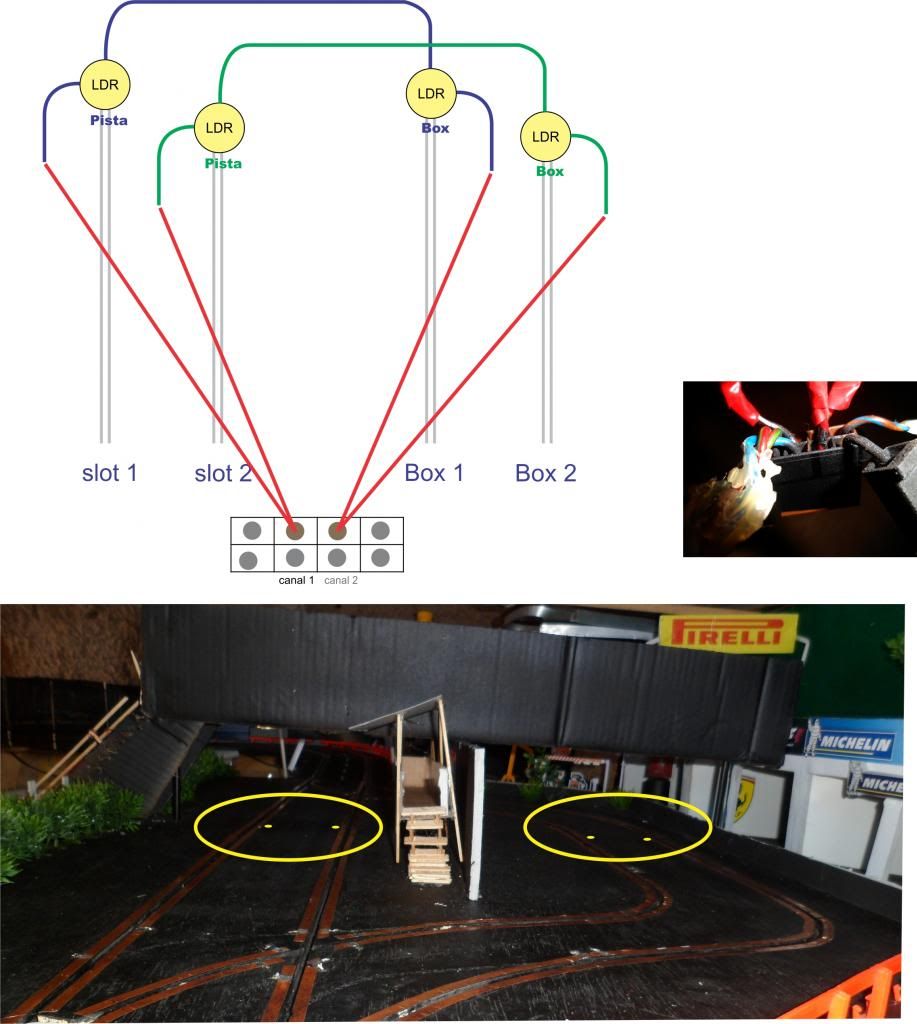

Essa segunda imagem, é a forma que eu achei que fosse correta, mas não da certo.

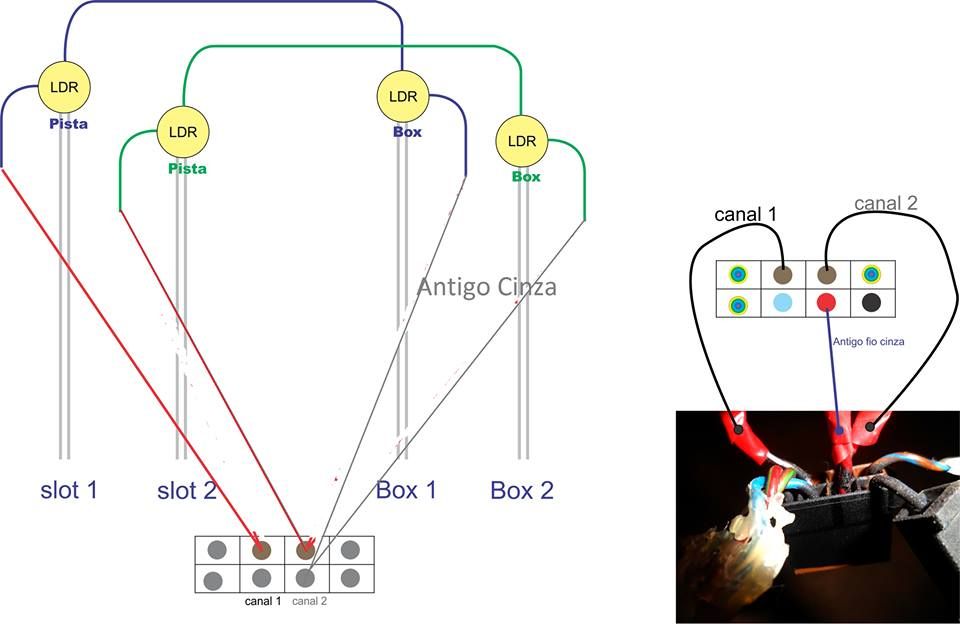

Essa terceira também não deu certo...

Se não basta-se, eu tinha que fazer funcionar os desvios. Dai fiz os desvios com desvio de ferromodelismo (Frateschi) só que com o protetor de desvios a função dele era muito lenta, dai achei um rapaz que me passou um esquema : LINK DO VÌDEO

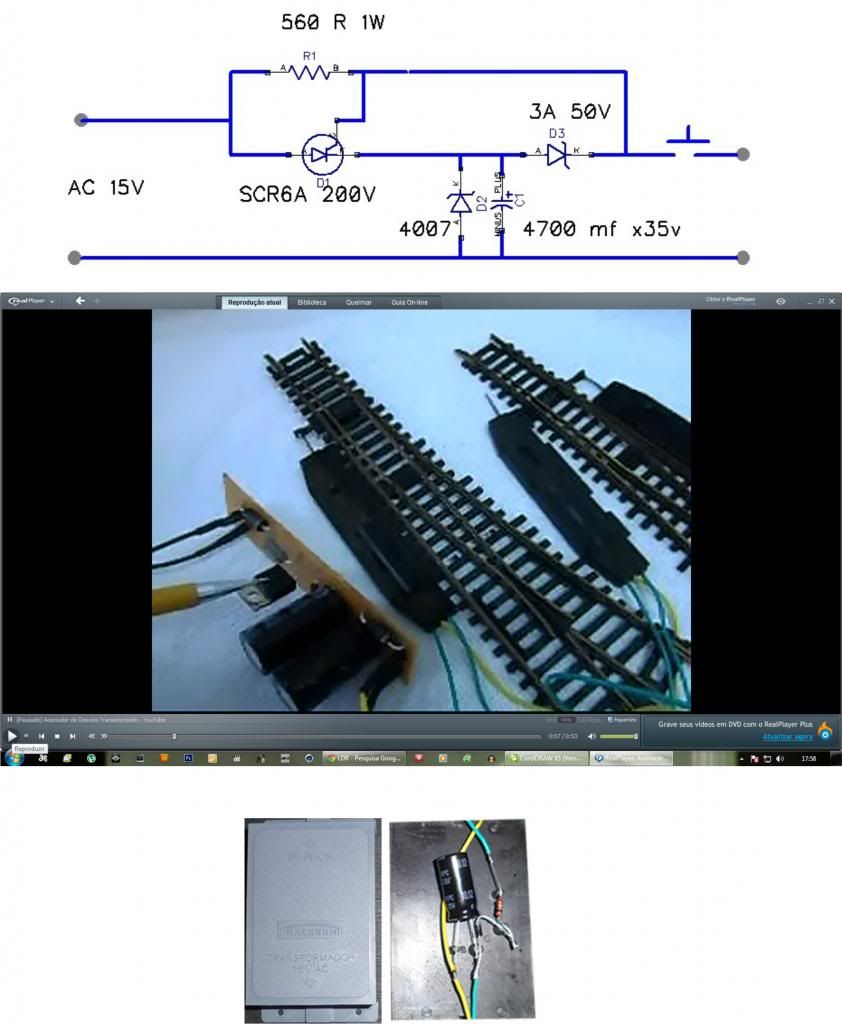

e também veja a foto do esquema:
OBS: aquela caixinha de baixo é o protetor de desvio Frateschi também..sendo que o esquema novo também não funcionou....

Sentiram o tamanho do meu problema???  e mais...eu não manjo nada de eletrônica....
Então resolvi apelar para você....
Aguardo ansioso pela vossa resposta, pois o autorama está parado e a molecada no meu pé..

Abraço a todos

Guto Guedes

Mensagens : 1
Reputação : 0
Data de inscrição : 03/07/2013

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Ligação LDR e Circuito com transistor

Mensagem por Adilson Furtado em Seg Jul 08, 2013 7:40 pm

Ola amigo! Pra começar o teu esquema nao funciona pelo seguinte! Pelo q entendi tu quer colocar 4 LDRS em um unico circuito com 2 slots de comando! Me corrija se eu estiver errado! Pelo q eu entendi tu vai precisar de uma outra placa de comando separada, ou seja um outro circuito de comando! Por questoes de restencia e pela distancia q fica um ldr do outro acaba tendo uma certa interferencia! De uma olhada neste link embora tu nao manja nada de eletronica mais pelo menos vai entender um pouco de como funciona os sensores! Abraços! http://www.maxwellbohr.com.br/downloads/robotica/mec1000_kdr5000/tutorial_eletronica_-_aplicacoes_e_funcionamento_de_sensores.pdf
avatar
Adilson Furtado

Mensagens : 174
Reputação : 2
Data de inscrição : 25/06/2011
Idade : 39
Localização : Rio Pardo
